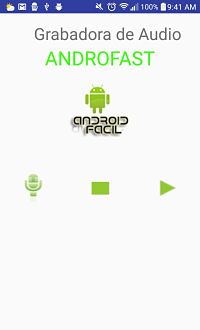

A continuación les dejo el código del modo gráfico aclaro que las imágenes de los botones que les deja arriba deben agregarlos a la carpeta drawable

Bien aclaremos algo por favor para que nuestra grabadora funciones bien miren el código de abajo y vallan a la parte de los botones, verán que estamos invocando a el Onclick y este a su vez llamara a cada uno de los métodos que declaramos en nuestro MainActivity de esa forma cada botón ejecutara un método que le permitirá grabar, detener, parar.

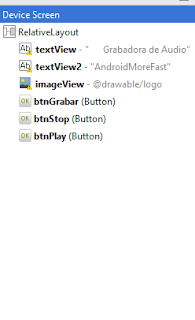

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    android:paddingBottom="@dimen/activity_vertical_margin"
    tools:context=".MainActivity">

    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="      Grabadora de Audio"
        android:id="@+id/textView"
        android:textSize="30dp"
        android:layout_alignParentTop="true"
        android:layout_alignParentRight="true"
        android:layout_alignParentEnd="true"
        android:layout_gravity="center|left"
        android:singleLine="true" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="ANDROFAST"
        android:id="@+id/textView2"
        android:textColor="#ff3eff0f"
        android:textSize="35dp"
        android:layout_below="@+id/textView"
        android:layout_centerHorizontal="true"
        android:singleLine="true" />

    <ImageView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/imageView"
        android:src="@drawable/logo"
        android:layout_below="@+id/textView2"
        android:layout_alignLeft="@+id/textView2"
        android:layout_alignStart="@+id/textView2"
        android:layout_alignRight="@+id/textView2"
        android:layout_alignEnd="@+id/textView2" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnStop"
        android:layout_alignTop="@+id/btnGrabar"
        android:layout_centerHorizontal="true"
        android:singleLine="false"
        android:background="@drawable/stop"
        android:onClick="detener" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnPlay"
        android:layout_alignTop="@+id/btnStop"
        android:layout_alignRight="@+id/textView"
        android:layout_alignEnd="@+id/textView"
        android:background="@drawable/play"
        android:onClick="reproducir" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/btnGrabar"
        android:layout_marginTop="59dp"
        android:background="@drawable/grabar"
        android:onClick="grabar"
        android:layout_below="@+id/imageView"
        android:layout_alignParentLeft="true"
        android:layout_alignParentStart="true" />

</RelativeLayout>

Ahora empezamos con la parte de nuestro código:

import android.Manifest;
import android.app.Activity;
import android.content.pm.PackageManager;
import android.media.MediaPlayer;
import android.media.MediaRecorder;
import android.os.Environment;
import android.os.Bundle;
import android.support.v4.app.ActivityCompat;
import android.support.v4.content.ContextCompat;
import android.view.View;
import android.widget.Toast;

import java.io.IOException;

public class MainActivity extends Activity {
    private MediaRecorder miGrabacion;
    private String outputFile = null;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        if (ContextCompat.checkSelfPermission(getApplicationContext(), Manifest.permission.WRITE_EXTERNAL_STORAGE) != PackageManager.PERMISSION_GRANTED && ActivityCompat.checkSelfPermission(getApplicationContext(), Manifest.permission.RECORD_AUDIO) != PackageManager.PERMISSION_GRANTED) {
            ActivityCompat .requestPermissions(MainActivity.this, new String[]{Manifest.permission.WRITE_EXTERNAL_STORAGE, Manifest.permission.RECORD_AUDIO}, 1000);
        }

    }

    public void grabar(View view) {
        outputFile = Environment.getExternalStorageDirectory().
                getAbsolutePath() + "/Grabacion.3gp";


        miGrabacion = new MediaRecorder();
        miGrabacion.setAudioSource(MediaRecorder.AudioSource.MIC);
        miGrabacion.setOutputFormat(MediaRecorder.OutputFormat.
                THREE_GPP);
        miGrabacion.setAudioEncoder(MediaRecorder.OutputFormat.AMR_NB);
        miGrabacion.setOutputFile(outputFile);


        try {
            miGrabacion.prepare();
            miGrabacion.start();
        } catch (IllegalStateException e) {
            // TODO Auto-generated catch block
            e.printStackTrace();
        } catch (IOException e) {
            // TODO Auto-generated catch block
            e.printStackTrace();
        }
        Toast.makeText(getApplicationContext(), "La grabación comenzó", Toast.LENGTH_LONG).show();
    }


    public void detener(View view) {

        if (miGrabacion != null) {
            miGrabacion.stop();
            miGrabacion.release();
            miGrabacion = null;
            Toast.makeText(getApplicationContext(), "El audio  grabado con éxito", Toast.LENGTH_LONG).show();
        }

    }

    public void reproducir(View view) {

        MediaPlayer m = new MediaPlayer();

        try {
            m.setDataSource(outputFile);
        } catch (IOException e) {
            e.printStackTrace();
        }

        try {
            m.prepare();
        } catch (IOException e) {
            e.printStackTrace();
        }

        m.start();
        Toast.makeText(getApplicationContext(), "reproducción de audio", Toast.LENGTH_LONG).show();
    }

}



<uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE"/>
<uses-permission android:name="android.permission.RECORD_AUDIO" />

Password: www.androfast.com

Enlace de Interés: como crear una aplicación con reconocimiento de voz
